3000-9000米鉆井ZJ30-ZJ90鉆機固控系統設備配置表

2024年3月13日行業知識固控系統1185

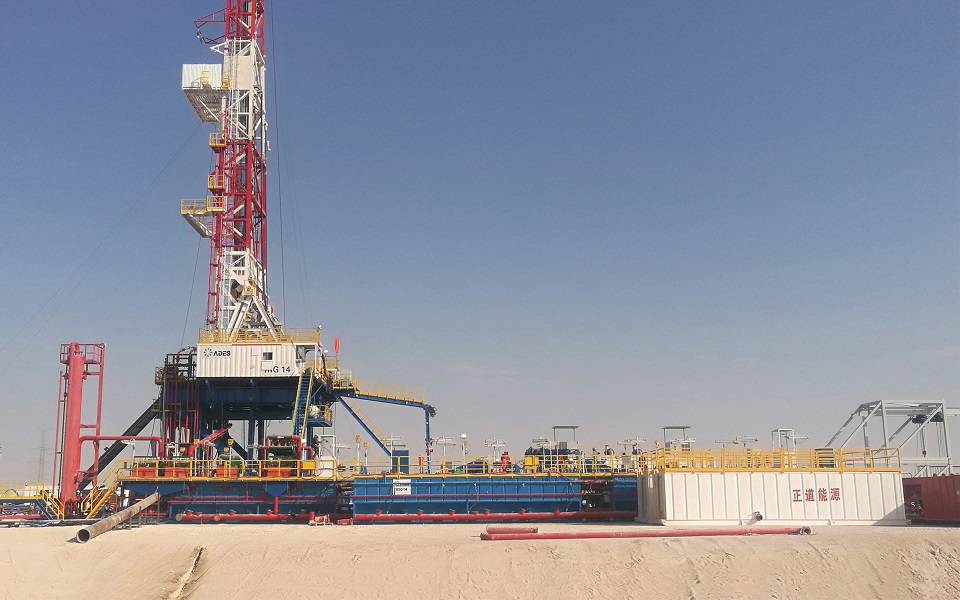

石油鉆井工程中，鉆機固控系統設備配置通常是由鉆井深度和鉆機的規格來決定的，常見的鉆機規格有：2000米鉆井（550hp）ZJ20鉆機；3000米鉆井（750hp）ZJ30鉆機；4000米鉆井（1000hp）ZJ40鉆機；5000米鉆井（1500hp）ZJ50鉆機；7000米鉆井（2000hp）ZJ70鉆機；9000米鉆井（3000hp）ZJ90鉆機等，而相對應就有：ZJ20鉆機固控系統；ZJ30鉆機固控系統；ZJ40鉆機固控系統；ZJ50鉆機固控系統；ZJ70鉆機固控系統；ZJ90鉆機固控系統等。

而相同的鉆井深度和鉆機規格，因工況差異，也會在固控系統配置過程有所不同。正道能源公司根據多年井場固控系統設計應用經驗來總結一批，常見的鉆機固控系統設備配置，共各位朋友參考學習（注：內容僅供參考，實際配套數量根據現場情況而定）本套固控系統配置表能夠滿足3000至9000ｍ鉆井工藝的要求。以保證鉆井泥漿的凈化、循環、配制、加重和儲備等工作順利進行。

正道能源固控系統主要設備配置有：液氣分離器、泥漿振動篩、真空除氣器、泥漿清潔器和鉆井液離心機五級凈化裝置以及泥漿罐、水罐，油罐，泥漿攪拌器，混漿漏斗，供給泵（砂泵）補給設備（泵罐）等組成。參考文章《石油鉆井工程八大設備-鉆井固控設備》

固控系統管匯配置包括：高架管路（從井口至泥漿振動篩），罐底連通管路，泥漿泵吸入管路、混漿吸入管路，混漿排出管路、清水管路、泥漿槍管路、等各種管匯。參考文章《鉆機固控系統管匯詳解》

固控系統輔助件配置：走道、梯子、欄桿、防爆燈、坐崗房、藥品罐、電控系統等。

3000米鉆井（750hp）ZJ30鉆機固控系統設備配置表

序號	固控設備	固控設備型號	數量	單臺設備參數
1	液氣分離器	BWZYQ800	1	180-240 m3/h
2	點火裝置	YPD-20/3	1
3	泥漿振動篩	BWZS103	2	≤120m3/h
4	真空除氣器	BWZCQ240	1	≤240m3/h
5	除砂除泥一體機	BWZJ103-1S8N	1
6	鉆井液離心機	BWLWF450x842N	1
7	除砂泵	BWSB6X5x12 37KW	1	37KW
8	除泥泵	BWSB6X5x12 37KW	1	37KW
9	泥漿罐	50方x3具	3
10	泥漿攪拌器	BWJBQ11 KW	7	11KW
11	泥漿槍	BWNJQ50-3	7
12	液下供漿泵	BW50YZ50-12	1
13	射流混漿裝置	BWSLH150-50	1
14	混漿泵	BWSB6X5X12 37KW	1	37KW

4000米鉆井（1000hp）ZJ40鉆機固控系統設備配置表

序號	固控設備	固控設備型號	數量	單臺設備參數
1	液氣分離器	BWZYQ1000	1	260~320m3/h
2	點火裝置	YPD-20/3	1
3	泥漿振動篩	BWZS103	2	≤120m3/h
4	真空除氣器	BWZCQ270	1	≤270m3/h
5	除砂除泥一體機	BWZJ103-2S12N	1
6	除砂泵	BWSB8X6-13-55KW	1	55KW
7	除泥泵	BWSB8X6-13-55KW	1	55KW
8	泥漿罐	50方x5具	5
9	泥漿攪拌器	BWJBQ11KW	14	11KW
10	泥漿槍	BWNJQ50-3	14
11	鉆井液離心機	BWLWF450×842	1
12	液下供漿泵	BW50YZ50-12	1
13	射流混漿裝置	BWSLH150-50	2
14	剪切泵	N/A	0
15	混漿泵	BWSB8X6-13-55KW	2	55KW

5000米鉆井（1500hp）ZJ50鉆機固控系統設備配置表

序號	固控設備	固控設備型號	數量	單臺設備參數
1	液氣分離器	BWZYQ1000	1	260~320m3/h
2	點火裝置	YPD-20/3	1
3	泥漿振動篩	BWZS103	3	≤120m3/h
4	真空除氣器	BWZCQ270	1	≤270m3/h
5	除砂除泥一體機	BWZJ103-2S12N	1
6	除砂泵	BWSB8X6-13-55KW	1	55KW
7	除泥泵	BWSB8X6-13-55KW	1	55KW
8	泥漿罐	50方x10具	10
9	泥漿攪拌器	BWJBQ15KW	21	15KW
10	泥漿槍	BWNJQ50-3	12
11	鉆井液離心機	BWLWF450×842+BWLWF365	1+1
12	液下供漿泵	BW50YZ50-12	2
13	射流混漿裝置	BWSLH150-50	3
14	剪切泵	BWJQB6545-55KW	1	55KW
15	混漿泵	BWSB8X6-13-55KW	2	55KW

7000米鉆井（2000hp）ZJ70鉆機固控系統設備配置表

序號	固控設備	固控設備型號	數量	單臺設備參數
1	液氣分離器	BWZYQ1200	1	300~360m3/h
2	點火裝置	YPD-20/3	1
3	泥漿振動篩	BWZS104	4	≤150m3/h
4	真空除氣器	BWZCQ300	1	≤300m3/h
5	除砂除泥一體機	BWZJ104-2S12N	1
6	除砂泵	BWSB8X6-13-55KW	1	55KW
7	除泥泵	BWSB8X6-13-55KW	1	55KW
8	泥漿罐	50方x12具	12
9	泥漿攪拌器	BWJBQ15KW	27	15KW
10	泥漿槍	BWNJQ80-3	18
11	鉆井液離心機	BWLWF450×842+BWLWF365	1+1
12	液下供漿泵	BW50YZ50-12	2
13	射流混漿裝置	BWSLH150-50	4
14	剪切泵	BWJQB6545-55KW	1	55KW
15	混漿泵	BWSB8X6-13-55KW	3	55KW

9000米鉆井（3000hp）ZJ90鉆機固控系統設備配置表

序號	固控設備	固控設備型號	數量	單臺設備參數
1	液氣分離器	BWZYQ1200	1	300~360m3/h
2	點火裝置	YPD-20/3	1
3	泥漿振動篩	BWZS104	5	≤150m3/h
4	真空除氣器	BWZCQ360	1	≤360m3/h
5	除砂除泥一體機	BWZJ104-3S16N	1
6	除砂泵	BWSB8X6-14-75KW	1	75KW
7	除泥泵	BWSB8X6-13-75KW	1	75KW
8	泥漿罐	50方x15具	15
9	泥漿攪拌器	BWJBQ15KW	33	15KW
10	泥漿槍	BWNJQ80-3	24
11	鉆井液離心機	BWLWF450×1000+BWLWF365	1+1
12	液下供漿泵	BW50YZ50-12	2
13	射流混漿裝置	BWSLH150-50	4
14	剪切泵	BWJQB6545-55KW	1	55KW
15	混漿泵	BWSB8X6-13-55KW	3	55KW

以上為3000-9000米鉆井工程中ZJ30-ZJ90鉆機固控系統設備基本配置表，因每個井場工程工況不同，系統配置將會有所不同，以上設備配置表僅供參考！詳細的鉆機固控系統配置方案，需要和正道能源技術工程師詳細溝通，給客戶提供詳細的固控系統配套方案圖和說明書。
